Mini560 DC-DC (3.3v 5v 9v 12v)

DC-DC buck pārveidotājs

Output voltage

3.3V
5V
9V
12V

Reference 00960-1

In stock 9 Items

€2.50

Šobrīd tas ir jaudīgākais stabilizators savā klasē "Mini". Ar savu pieticīgo izmēru tas var nodrošināt maksimālo strāvu līdz 5 A. Un augstās efektivitātes dēļ tas gandrīz nesasilda. Noteiktos apstākļos tā efektivitāte var sasniegt neticami 99%. Lai nodrošinātu lielāku uzticamību, šajā pārveidotājā tika nolemts atteikties no apgriešanas rezistora, aizstājot to ar divu konstantu rezistoru dalītāju. Zemāk ir aprakstīts, kā mainīt izejas spriegumu uz jebkuru citu spriegumu no 3 līdz 18 V. Lai samazinātu tukšgaitas strāvu, ražotājs ar nolūku nav pievienojis LED indikatoru. Tas nav pieļaujams ar akumulatora enerģiju. Indikators ir savienots, aizverot kontaktu paliktni blakus LED. Izmantošanai arī akumulatora barošanai un, lai ievērojami samazinātu miera strāvu, tiek nodrošināta moduļa elektroniska izslēgšana. Ja šī funkcija jums nav nepieciešama, tā netraucēs standarta tāfeles lietošanu.

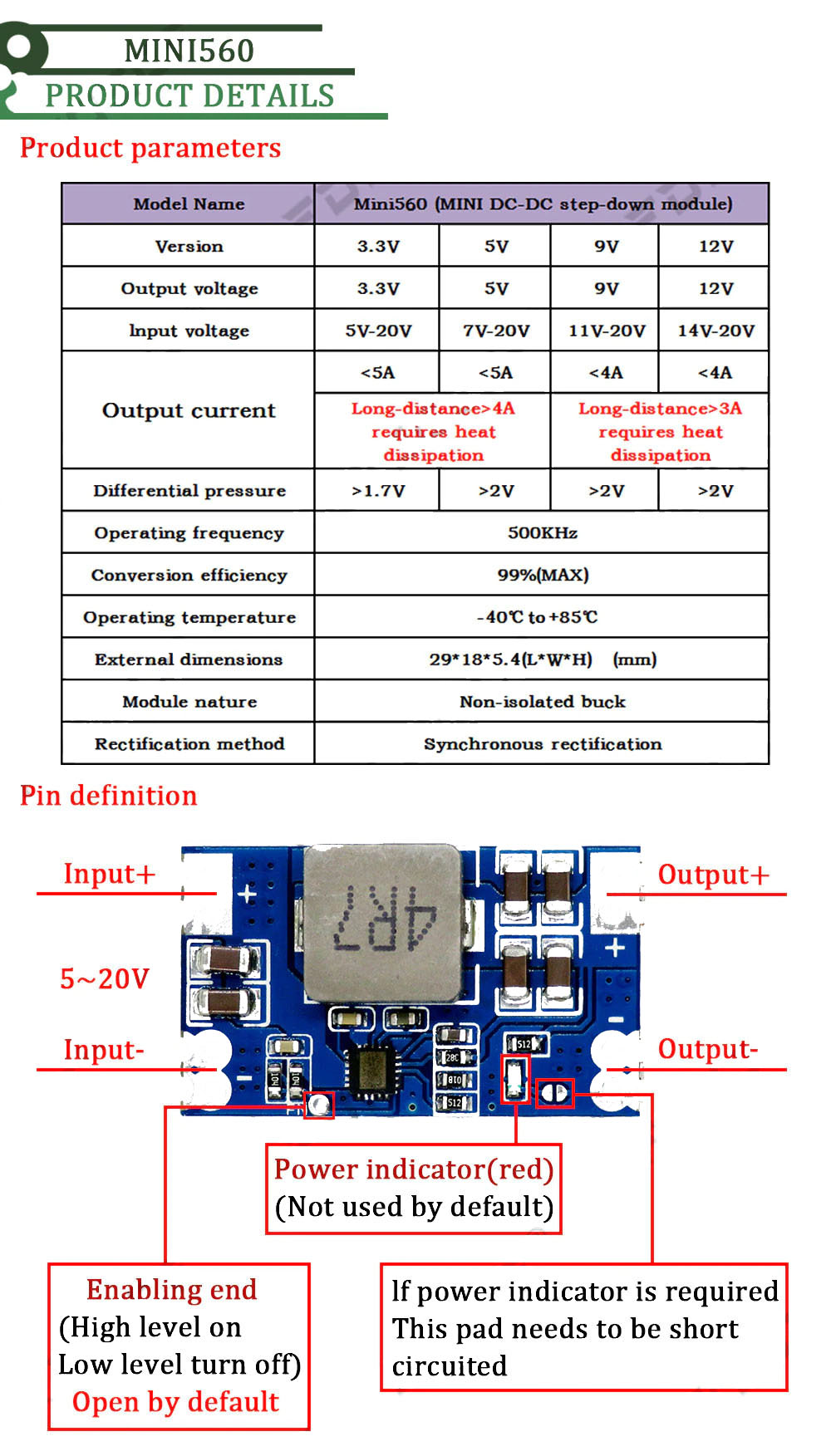

Mini-560 specifikācijas

Mikroshēma	JW5068A
Konversijas veids	impulsa platums
Konversijas biežums	500 kHz
Maksimāla efektivitāte	98%
Ieejas spriegums	6,7 ... 20 V
Izejas spriegums	3-18V
Bezslodzes strāva "ieslēgtā" režīmā	2 mA
Nominālā strāva	4 A
Maksimālā strāva	5 A
Darba temperatūras diapazons	-40 ° ... + 85 °
Pārslēdzams LED indikators	Jā
Programmatūras ieslēgšanas / izslēgšanas stabilizatora ieeja	Jā
Izmēri (rediģēt)	30 x 18 x 5,5 mm

Ja jums ir jāmaina izejas spriegums diapazonā no 3 V līdz 18 V, tad pietiek ar to, lai diagrammā ar bultiņu norādīto rezistoru aizstātu ar apgriešanas rezistoru un izejā noregulētu nepieciešamo spriegumu.

Ja jums ir nepieciešams iegūt standarta spriegumu, pietiek ar norādīto rezistoru nomaiņu saskaņā ar tabulu
