М5Stack предназначен для макетирования и создания разнообразных устройств на платформе ESP32. Модуль представляет собой полноценное и законченное устройство, состоящее из ESP32, дисплея, трех пользовательских кнопок управления, динамика, аккумулятора, корпуса и разъемов расширения для подключения датчиков, исполнительных механизмов и дополнительных внешних устройств.
Простота разработки на базе Arduino IDE с наличием мощной поддержки с виде готовой библиотеки и мощных два вычислительных ядра процессора ESP32 позволяет создавать оригинальные устройства от контроллера полива расстений с удаленным доступом через Wi-Fi или Bluetooth до любительского осциллографа.
Установка среды разработки:
- 1. Скачать среду разработки по адресу https://www.arduino.cc/en/Main/Software
- 2. В настройках среды разработки в поле "Дополнительные ссылки для менеджера плат" добавить ссылку: https://www.M5Stack.com/download/package_m5stack_index.json
- 3. Открыть менеджер плат и установить ПО для платы M5Stack-Core-ESP32
Кнопка управления питанием:
- Одно нажатие - Включение питания или сброс контроллера устройства
- Двойное нажатие - Выключение питания
Характеристики:
- Модель: CORE Kit
- Микроконтроллер: ESP32
- Рабочая частота: 240МГц
- Количество ядер: 2 ядра Tensilika LX6 600 DMIPS
- Память программ: 4Мб
- Оперативная память данных: 520Кбайт
- Поддержка карт памяти: до 16Гбайт
- Напряжение питания: 5В 500 мА
- Дисплей: 320х240
- Интерфейс дисплея: SPI
- Контроллер дисплея: ILI9341
- Интерфейсы:
- SPI - 1
- I2C - 1
- UART - 2
- IIS - 1
- TF - 1
- Громкоговоритель: 1Вт-0928
- Кнопок управления: 3 + 1 (перезапуск и вкл/выкл)
- USB-UART интерфейс: CP2104
- USB разъем: тип-С
- Контроллер питания: EA3036
- Аккумулятор: 150мАч/3,3В
- Рабочая температура: от 0 до 40 градусов
- Размеры: 54 х 54 х 12.6 мм
- Вес: 120 г

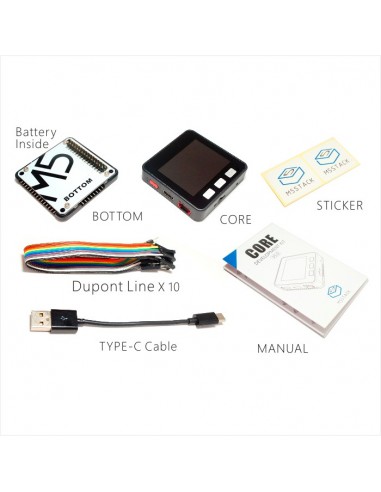

Комплектация:
Плата разработчика, корпус (черный), набор перемычек, кабель USB type-C 15 см, инструкция для быстрого старта, спецификация M5Stack, наклейки, пластиковый бокс.
