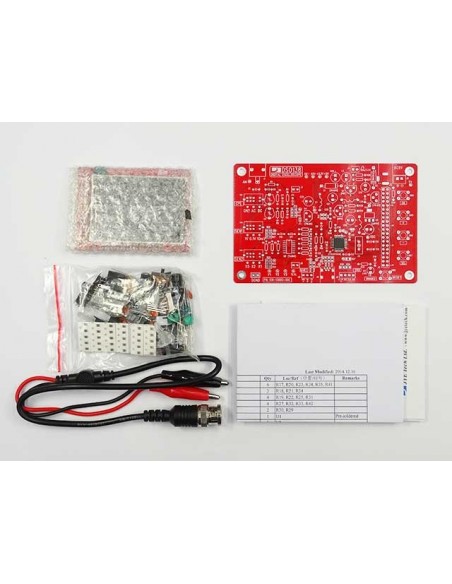

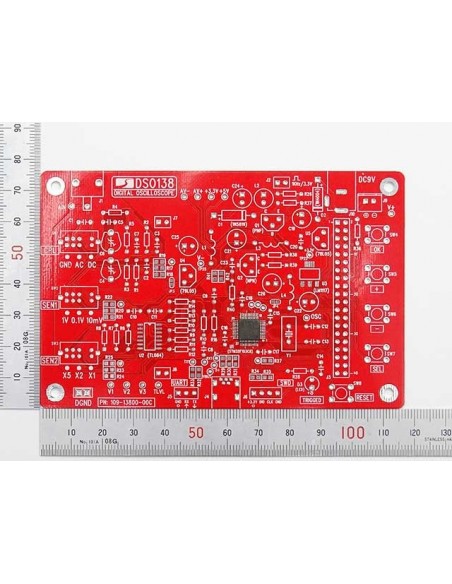

(SMD компоненты не распаяны - припаян только процессор)

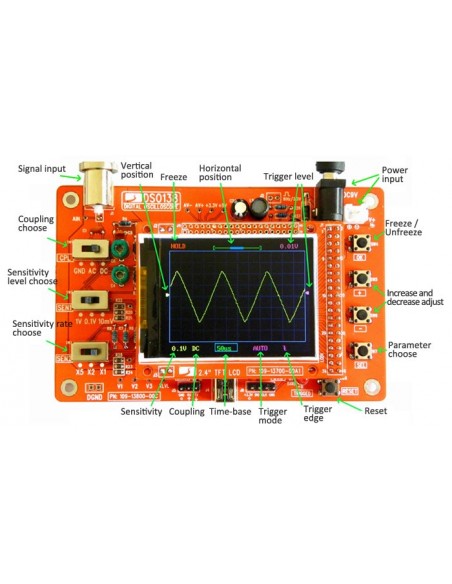

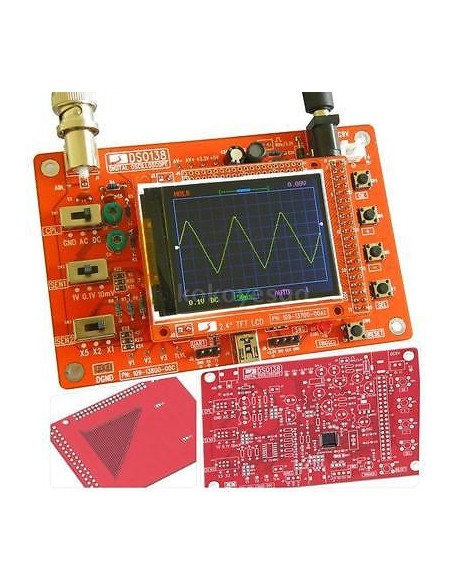

Набор компонентов для сборки настоящего цифрового осциллографа с LCD-экраном, компактного, но весьма функционального. Время увлекательной сборки в среднем 4 часа. Осциллограф начинает работать сразу после сборки. Будет незаменимым помощником в домашней лаборатории радиолюбителя, как в стационарном варианте, так и носимом. Кроме этого модуль можно использовать как отладочный блок для работы с микроконтроллером ARM Cortex-M3 (STM32F103C8). На закладке СКАЧАТЬ вы найдете исходный код встроенной микропрограммы и доработав ее можете добавить в прибор, например, функции мультиметра, частотомера...
Параметры осциллографа:
- Максимальная частота дискретизации: 1Msps
- Точность : 12Bit
- Глубина буфера измерений : 1024 bytes
- Аналоговый диапазон частот : 0 - 200KHz
- Вертикальная чувствительность : 10mV / Дел. - 5V / Дел. (1-2-5 прогрессивная шкала)
- Настройка расположения линии по вертикали : да
- Входное сопротивление (Input impedance) : 1MΩ/20pF
- Максимальное входное напряжение : 50V (1: 1 щуп ), 400V (10: 1 щуп с делителем)
- Переключатель режимов входа : DC / AC / GND
- Время горизонтальной развертки : 10μs / Дел. - 50s / Дел. (1-2-5 прогрессивная шкала)
- Синхронизация автоматическая, по порогу и с захватом по импульсу
- Варианты настройки порога синхронизации : по нарастающему фронту, по спадающему
- Настройка порога синхронизации
- Отрицательная задержка - возможность увидеть форму сигнала до момента срабатывания синхронизации
- Захват изображения экрана на неограниченное время (HOLD function )
- Встроенный тестовый генератор 1Hz /3.3V прямоугольного сигнала
