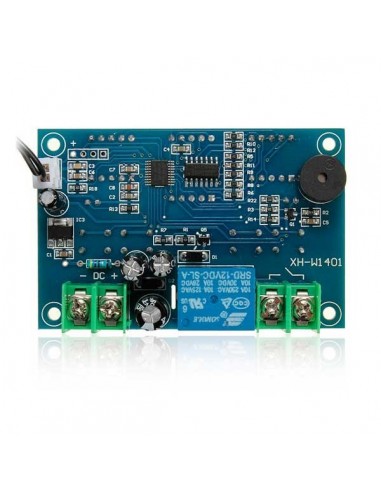

W1401 - Termostats

Specifikācijas:

• Temperatūras diapazons: no -9 līdz +99 grādiem;
• Mērīšanas izšķirtspēja: 1 grāds;
• Kontroles izšķirtspēja: 1 grāds;
• Kontroles diapazons: no -9 līdz +99 grādiem;
• Mērīšanas periods: 0,5 sekundes;
• Barošanas avots: 9 ... 15V DC;

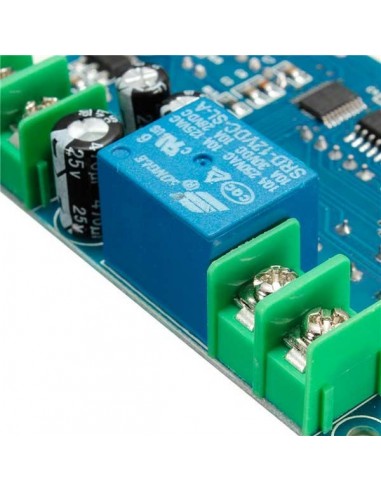

• Izvade: relejs 220V 10A / 12V 10A;
• Darba temperatūras diapazons: no -10 līdz +60 grādiem ar mitrumu 20 ... 85%;

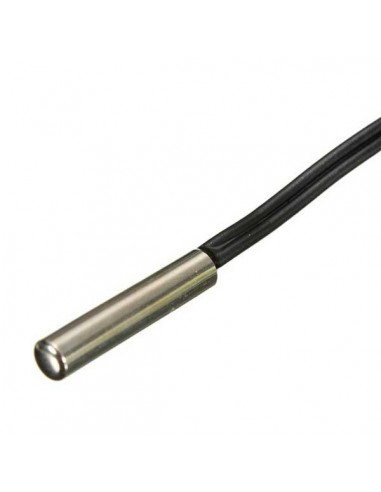

• Temperatūras sensors: termistors 10kΩ 1%;
• Izmēri: 7,8 cm x 5,1 cm x 3 cm.

Instrukcija:

Uz termostata ir trīs indikatori - sarkanā krāsā centrā, lai parādītu pašreizējo temperatūru, zaļā krāsā pa kreisi, lai parādītu releju uz sliekšņa, zaļš pa labi, lai parādītu releja no sliekšņa. LED atrodas zem zaļajiem indikatoriem - sarkans norāda, ka relejs ir ieslēgts, zaļš norāda, ka relejs ir izslēgts.
Zemāk ir pogas, lai atlasītu sliekšņus releja ieslēgšanai un izslēgšanai. Nospiežot pogas, tiek pievienots pīkstiens. Sensora darbības traucējumu vai neesamības gadījumā termostats izstaro skaņas signālu ar simbolu "LL" displeju.

Ja izmērītā temperatūra pārsniedz slieksni, kas parādīts kreisajā displejā, relejs ieslēgsies. Ja izmērītā temperatūra nokrītas zemāk par slieksni, kas parādīts labajā displejā, relejs izslēgsies.

Pieslēdzot strāvas spriegumu, ievērojiet drošības prasības!
