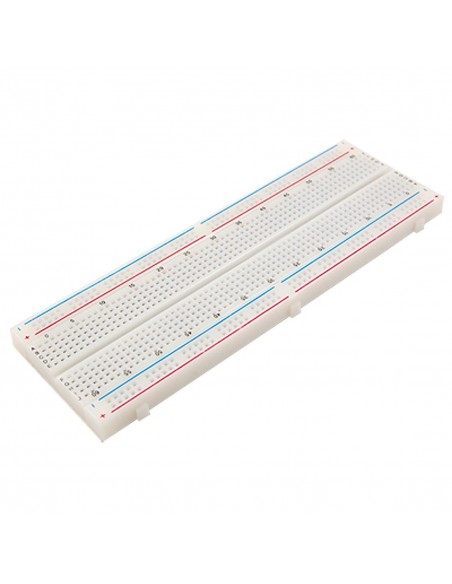

830-Point Breadboard MB-102

Эта макетная плата 830-точек позволит Вам произвести быстрое и многократное макетирование электронных схем без пайки, в тоже время, сохранив аккуратность, надежность и простоту отладки. Пазы с боку позволяют соединить вместе несколько макетных плат, увеличивая площадь размещаемой электрической схемы. К макетной плате снизу прикреплен двухсторонний скотч, который даст Вам возможность ее надежно приклеить к любой ровной поверхности.

В этой макетной плате имеется множество отверстий, электрически связанных между собой, с помощью металлических полосок. Выводы радиодеталей и микросхем вставляются в эти отверстия, а затем соединяются проводниками или перемычками (кусочками зачищенных проводов). Длинные ряды контактов вверху и внизу платы - шины питания, они служат для соединения многочисленных точек схемы с источником питания и "землей". Расстояние между отверстиями составляет 2,54 мм, что является стандартным расстоянием между выводами большинства транзисторов и микросхем в DIP-корпусах, а резисторы, конденсаторы и другие радиодетали обычно имеют гибкие длинные выводы, которые можно установить куда угодно.
