PCF8591 AD / DA converter
Преобразователь АЦП/ЦАП

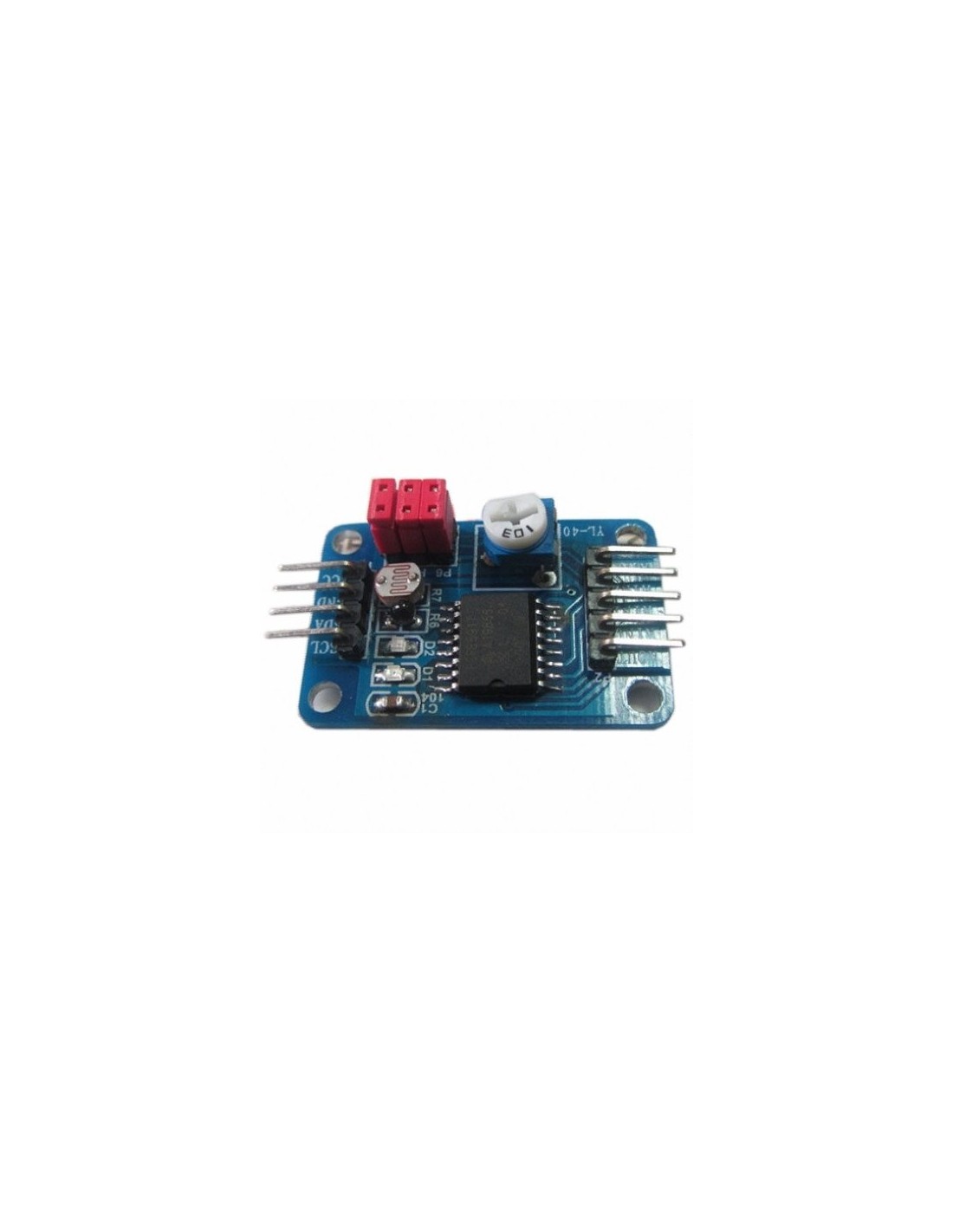

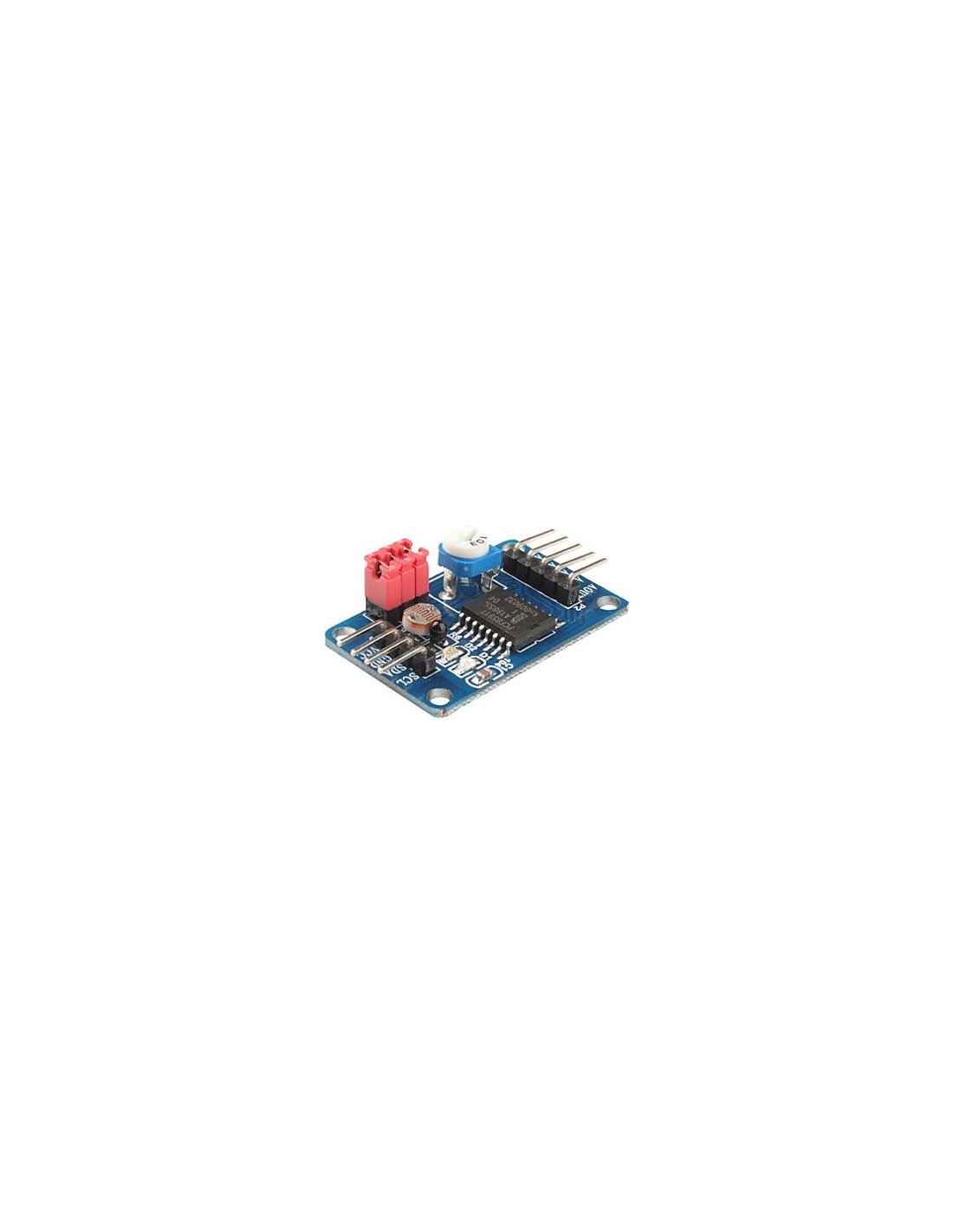

Конвертер построенный на базе микросхемы PCF8591, имеет 4 аналоговых входа (АЦП, он же ADC), 1 аналоговый выход (ЦАП, он же DAC), разрешение каждого входа/выхода 8 бит. Управляется по шине I2C с помощью Ардуино, Raspberry Pi или другого контроллера поддерживающего этот протокол. Рабочее напряжение 2.5 - 6В.
Можно использовать, если не хватает аналоговых входов/выходов на микроконтроллере - вешаем платку на шину I2C (она же IIC или TWI) и получаем данные с датчиков. Если сравнивать с АЦП Ардуино, то данный модуль проигрывает по разрешению (у Ардуиновского АЦП 10-битное разрешение), зато можно сравнивать не просто поступающее напряжение как в Ардуино (от 0 и до 5В), а сравнивать между собой напряжения из разных источников (например для контроля уровня батарей), когда на один вход подается напряжение с одного источника, на второй - с другого и сравниваем результат (подробней можно почитать в даташите). Так же, можно замерить напряжение на всех 4 входах одновременно и затем получить 4 байта со значением по каждому входу (Ардуино так тоже не умеет).

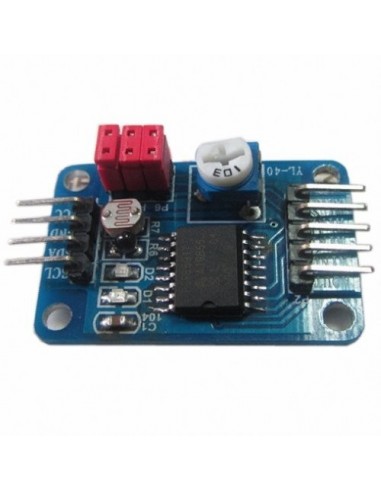

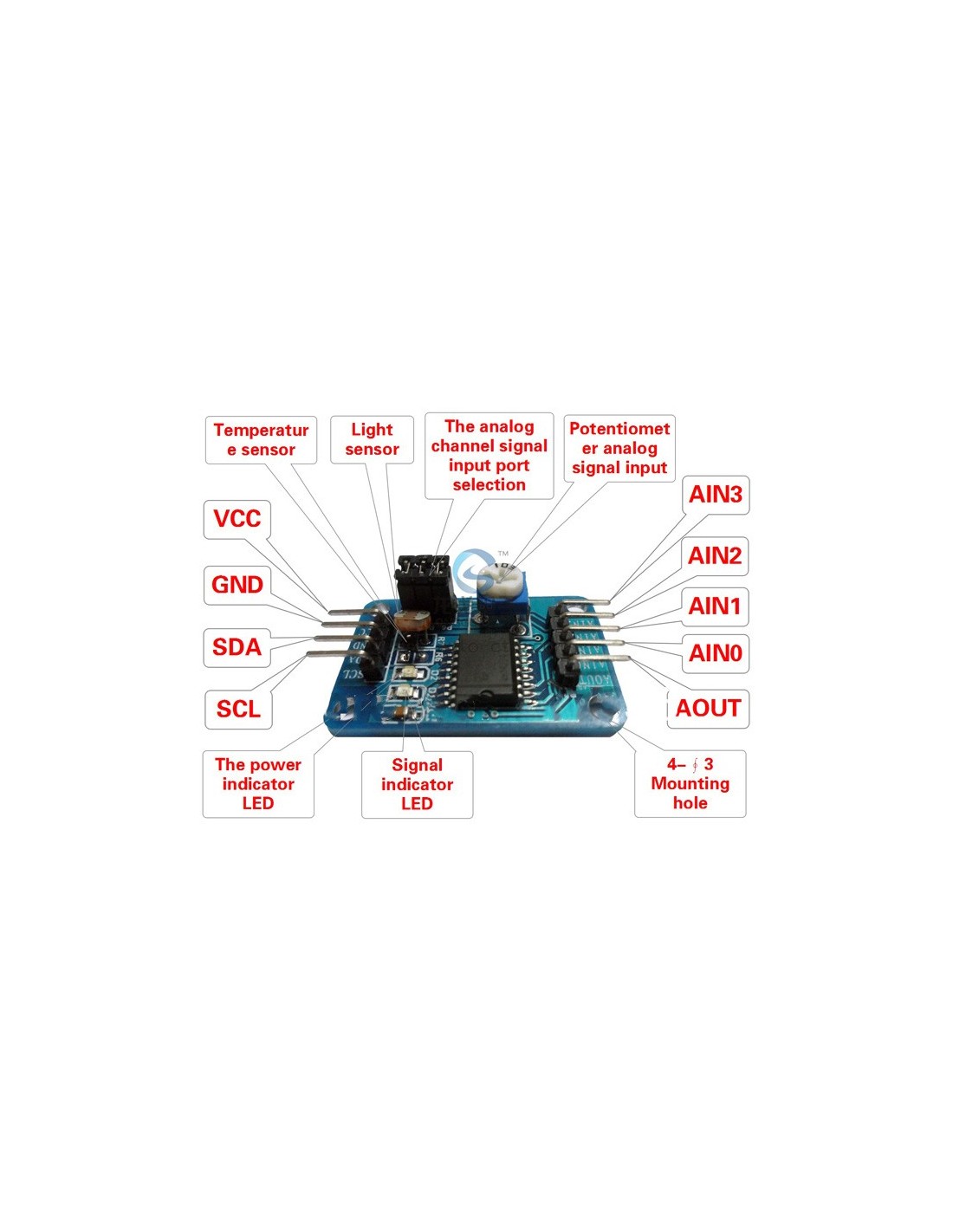

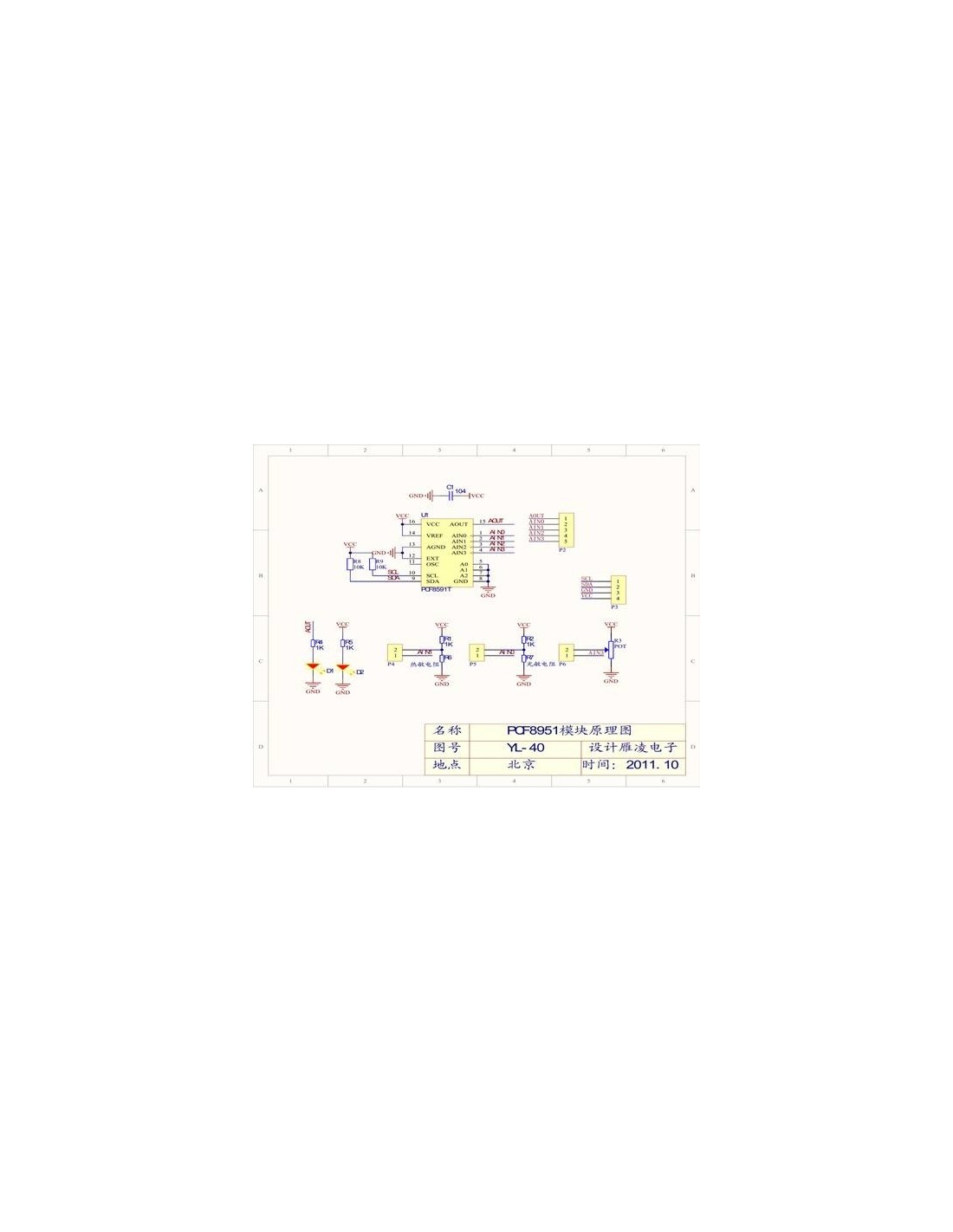

Так же на плате расположены потенциометр (подстроечный резистор), термистор (датчик температуры) и фоторезистор (датчик освещенности), которые подключены к аналоговым входам с помощью перемычек. С ними можно поэкспериментировать для знакомства с платой, а потом снять перемычки и подать на входы другие источники. Джампер P4 подключает вход AIN1 к термистору, джампер P5 подключает вход AIN0 к фоторезистору, а джампер P6 подключает вход AIN3 к потенциометру 10 кОм. Так же на плате есть два светодиода - красный для индикации питания, зеленый для индикации сигнала на аналоговом выходе AOUT (чем ярче горит, тем выше напряжение на выходе).
В комплекте идут 4 провода мама-мама.
Пример использования:
Выводим напряжение на AOUT
#include "Wire.h" #define PCF8591 (0x90 >> 1) /* I2C адрес, может отличаться от вашего, запустите скетч I2Cscanner из примеров библиотеки Wire, чтобы получить правильный адрес*/ void setup(){ Wire.begin(); } void loop(){ for (int i=0; i<256; i++) { //в цикле увеличиваем напряжение на AOUT Wire.beginTransmission(PCF8591); // начинаем передачу PCF8591 Wire.write(0x40); // управляющая команда включающая ЦАП (бинарное 1000000) Wire.write(i); // значение, которое будет выдано на AOUT Wire.endTransmission(); // закончили передачу } for (int i=255; i>=0; --i) { //в цикле уменьшаем напряжение на AOUT Wire.beginTransmission(PCF8591); Wire.write(0x40); Wire.write(i); Wire.endTransmission(); } }
Другой пример - выводим значение на всех аналоговых входах в терминал:
#include "Wire.h" #define PCF8591 (0x90 >> 1) // I2C адрес #define ADC0 0x00 // байт, где хранится адрес первого входа #define ADC1 0x01 // байт, где хранится адрес второго входа #define ADC2 0x02 // и так далее #define ADC3 0x03 byte value0, value1, value2, value3; void setup(){ Wire.begin(); Serial.begin(9600); } void loop(){ Wire.beginTransmission(PCF8591); // начинаем передачу Wire.write(ADC0); // сообщаем модулю, что нас интересует первый вход Wire.endTransmission(); // завершаем передачу Wire.requestFrom(PCF8591, 2); //запрашиваем два байта от модуля value0=Wire.read(); //в первом байте будет прошлое значение датчика, оно нам не надо value0=Wire.read(); //а вот во втором текущее, его и будем выводить Wire.beginTransmission(PCF8591); // повторяем операцию для остальных входов Wire.write(ADC1); Wire.endTransmission(); Wire.requestFrom(PCF8591, 2); value1=Wire.read(); value1=Wire.read(); Wire.beginTransmission(PCF8591); Wire.write(ADC2); Wire.endTransmission(); Wire.requestFrom(PCF8591, 2); value2=Wire.read(); value2=Wire.read(); Wire.beginTransmission(PCF8591); Wire.write(ADC3); Wire.endTransmission(); Wire.requestFrom(PCF8591, 2); value3=Wire.read(); value3=Wire.read(); Serial.print(value0); Serial.print(" "); //выводим значения в монитор Serial.print(value1); Serial.print(" "); Serial.print(value2); Serial.print(" "); Serial.print(value3); Serial.print(" "); Serial.println(); delay(200); //делаем паузу, чтоб не мельтешило }
