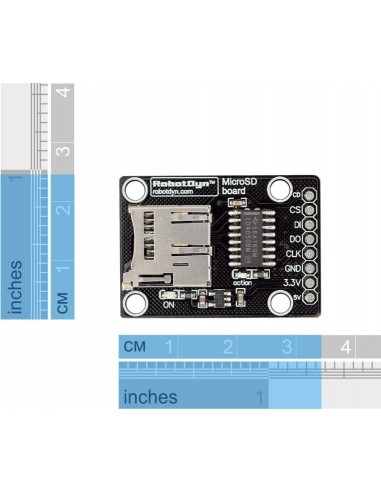

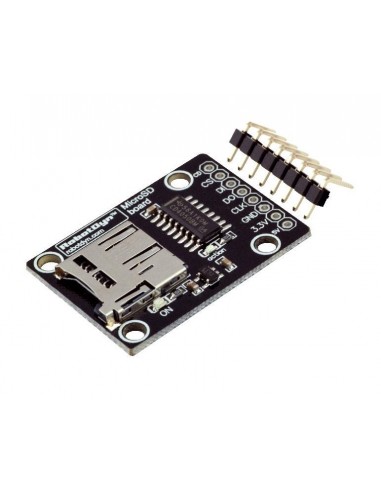

Micro SD card high speed module 3.3V/5V
Карт-ридер для microSD и MMC. Универсальный, для логики 3.3V и 5V.
Micro SD and MMC cards can be used with ease. Note that the mainboard has to support the FAT and FAT32 file system. Limit size 2GB. This kind of Micro SD module makes use of the SPI based access.
On board used IC buffer CD4050 for high speed communication.
On board you can find the LED for indicate of power and LED for show of actions.

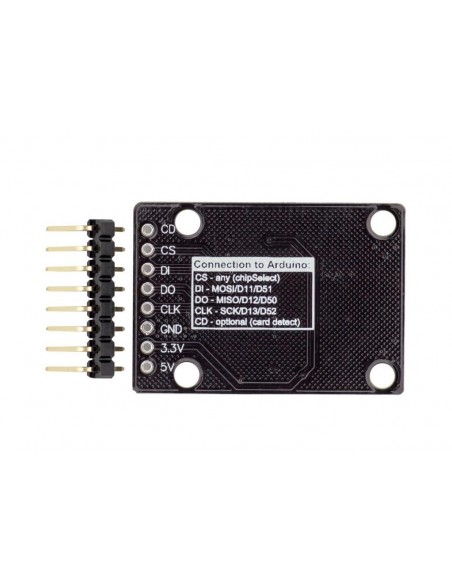

On bottom side of PCB have instruction for connecting.
* Pin headers soldered.
MicroSD-card module простой и удобный в способ использовать файлы большого размера в ваших проектах. Модуль оснащен высококачественным гнездом MicroSD-card, с автоматической фиксацией. Обмен данными происходит по интерфейсу SPI. Почти все микроконтроллеры имеют такой интерфейс, а многие имеют 2 или 3 интерфейса SPI. Программное обеспечение Arduino содержит специальные библиотеки, позволяющие работать с картой Micro SD и интерфейсом SPI. Модуль оснащен собственным стабилизатором питания, благодаря чему способен работать и с 5в питанием и с 3,3в, внимательно подключайте провод питания. Светодиод на плате сигнализирует о состоянии карты.
Что необходимо знать при использовании SD карт с Arduino
Первое. Карты рассчитаны на 3.3 В. При записи данных сила тока может достигать больших значений: до 100 мА и даже больше! Это говорит о том, что надо обеспечить качественное питание 3.3 В для карты. Кроме того, надо иметь источник питания 3.3 В для питания логики. SD карты очень чувствительны - использование резисторов и длинных проводников при подключении приводят к значительному падению скорости передачи данных.
Что необходимо знать при использовании SD карт с Arduino
Первое. Карты рассчитаны на 3.3 В. При записи данных сила тока может достигать больших значений: до 100 мА и даже больше! Это говорит о том, что надо обеспечить качественное питание 3.3 В для карты. Кроме того, надо иметь источник питания 3.3 В для питания логики. SD карты очень чувствительны - использование резисторов и длинных проводников при подключении приводят к значительному падению скорости передачи данных.
Второе. Есть два режима: SPI и SDIO. SDIO отрабатывает быстрее, но реализовать его при работе с Arduino сложно. SPI режим гораздо проще наладить при работе с любым микроконтроллером. Для подключения в режиме SPI понадобится всего четыре пина (более детально мы рассмотрим этот вопрос дальше).
SD карты выпускаются в двух форм-факторах: microSD и SD. Подключение, программа, структура и т.п. Для них одинакова. Единственное отличие - размер. Micro SD карты значительно меньше по габаритам.
Третье. SD карты представляют из себя чип с отдельными секторами. То есть, определенной структуры, которую вы обязаны использовать нет. Это значит, что карту можно отформатировать под файловую систему Linux, GFAT (DOS) или Mac. На ней вообще может отсутствовать файловая система! При этом 99% компьютеров, камер, MP-3 плееров, GPS-навигаторов для использования требуют формат файловой системы FAT16 или FAT32. Загвоздка заключается в том, что в микроконтроллерах вроде Arduino выделяется относительно большой процент памяти при работе со сложными файловыми системами.
SD карты выпускаются в двух форм-факторах: microSD и SD. Подключение, программа, структура и т.п. Для них одинакова. Единственное отличие - размер. Micro SD карты значительно меньше по габаритам.
Третье. SD карты представляют из себя чип с отдельными секторами. То есть, определенной структуры, которую вы обязаны использовать нет. Это значит, что карту можно отформатировать под файловую систему Linux, GFAT (DOS) или Mac. На ней вообще может отсутствовать файловая система! При этом 99% компьютеров, камер, MP-3 плееров, GPS-навигаторов для использования требуют формат файловой системы FAT16 или FAT32. Загвоздка заключается в том, что в микроконтроллерах вроде Arduino выделяется относительно большой процент памяти при работе со сложными файловыми системами.
