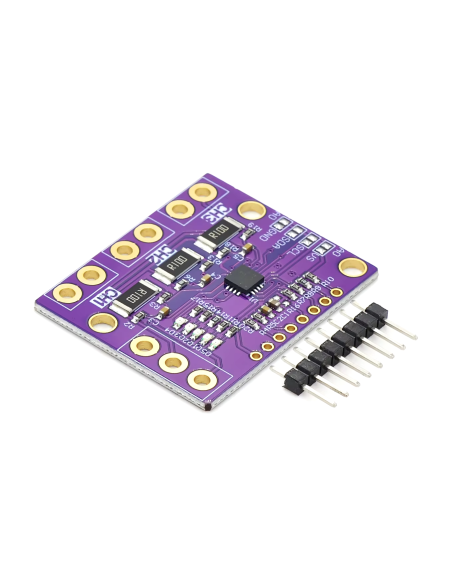

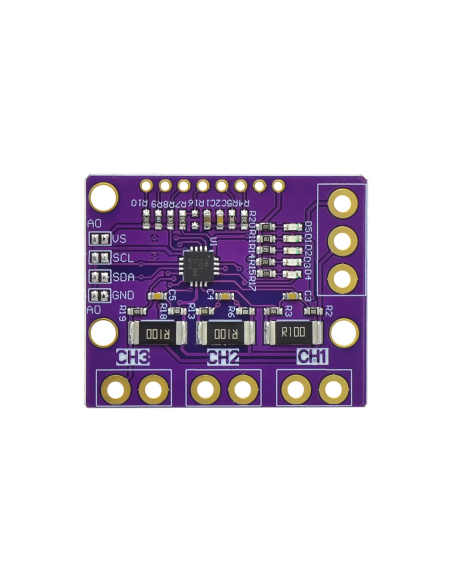

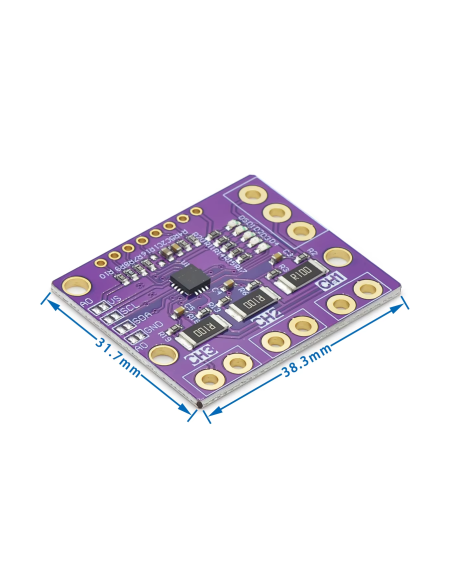

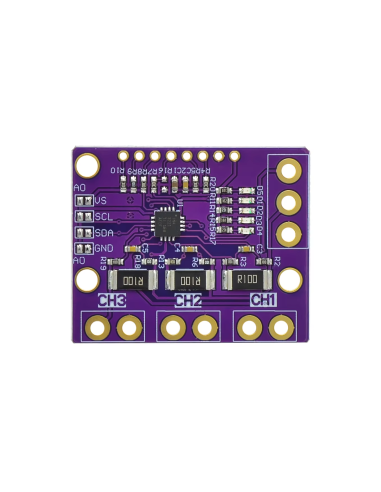

INA3221 I2C SMBUS

Описание:

INA3221 — это трехканальный монитор тока высокой стороны и напряжения шины с интерфейсом, совместимым с I2C и SMBUS. INA3221 контролирует как падение напряжения шунта, так и напряжение питания шины, в дополнение к программируемому времени преобразования и режимам усреднения для этих сигналов. INA3221 предлагает как критические, так и предупреждающие оповещения для обнаружения нескольких программируемых условий выхода за пределы диапазона для каждого канала.

INA3221 измеряет ток на шинах, который может варьироваться от 0 В до 26 В. Устройство питается от одного источника питания напряжением от 2,7 В до 5,5 В и потребляет ток питания 350 мкА (типичное значение). INA3221 рассчитан на диапазон рабочих температур от –40 °C до +125 °C. Интерфейс, совместимый с I2C и SMBUS, имеет четыре программируемых адреса.

Функции

• Напряжение шины датчиков от 0 В до 26 В
• Отчеты о напряжении шунта и шины
• Высокая точность:
• Напряжение смещения: ±80 мкВ (макс.)
• Погрешность усиления: 0,25% (макс.)
• Настраиваемые параметры усреднения
• Четыре программируемых адреса
• Программируемые выходы оповещения и предупреждения
• Напряжение питания: от 2,7 В до 5,5 В
